核心安装流程总览

在开始详细步骤前，我们通过一张总流程图，让您对LED显示屏的完整安装过程有一个宏观的了解：

第一步：前期准备与现场勘察

目标：确保现场环境满足安装条件，所有物料准备齐全。

• 现场勘察：

  • 测量尺寸：精确测量安装位置的宽度和高度，确保显示屏尺寸与安装空间匹配。

  • 检查承重：确认安装墙体或结构的承重能力，确保能承受显示屏及框架的总重量。

  • 环境评估：检查安装环境，避免安装在潮湿、多尘、或易被阳光直射的区域（针对室内屏）；对于户外屏，需确保有良好的防水、防雷措施。

  • 电源与信号源：确认现场电源位置、容量，以及视频信号源（如电脑、视频处理器）的布线路径。

• 物料准备：

  • 屏体单元：LED模组或箱体。

  • 控制系统：发送卡（安装在控制电脑内）、接收卡（通常安装在箱体内部）。

  • 结构框架：根据屏幕大小和安装方式（壁挂、吊装、落地）定制的钢结构或铝型材框架。

  • 线材：电源线、网线（超五类及以上）、排线（模组间连接线）。

  • 工具：水平尺、螺丝刀、扳手、电钻、脚手架等。

• 开箱验收：

  • 开箱后，仔细对照清单检查所有物料是否齐全、有无损坏。

    ---

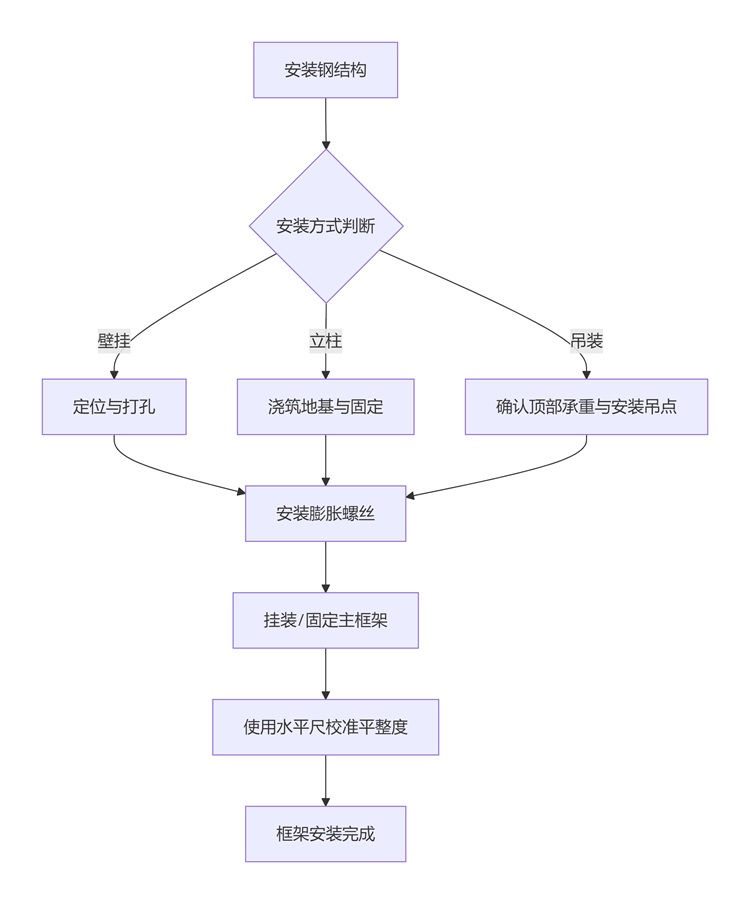

第二步：安装钢结构与框架

目标：构建一个坚固、平整的支撑结构。

• 关键提示：

  • 平整度是生命线：框架必须完全水平与垂直，任何微小的不平整都会导致屏体安装后出现缝隙、翘曲，影响显示效果和稳定性。

  • 牢固安全：所有连接点必须锁紧，确保结构稳定，特别是大型户外显示屏，需考虑风载、震载等因素。

    ---

第三步：安装屏体与接线

目标：将LED单元模块或箱体安装到框架上，并完成所有内部连接。

• 安装屏体：

  • 从下至上：建议从框架的底部开始安装，逐行向上添加，这样可以借助下方的箱体作为支撑。

  • 对齐与固定：将箱体或模组对准框架上的卡位，用螺丝将其固定。确保箱体与箱体之间紧密贴合，无可见缝隙。

  • 注意方向：确保所有模组/箱体的箭头方向一致（通常指向屏幕上方）。

• 连接线缆：

  • 电源连接：按照“分组、分区”的原则，将屏体上的电源接口连接到配电箱的空开上，避免所有单元接在同一路电源上。（注意：此时切勿通电！）

  • 信号连接：

    1. 排线连接：使用排线（FFC线）将相邻的模组从接收卡开始，按“H”型走向依次串联。

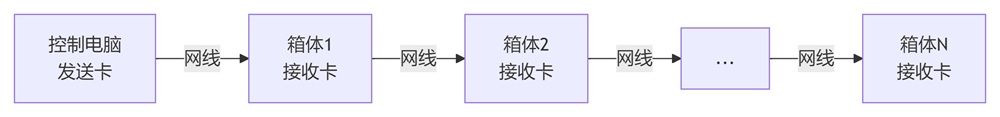

    2. 网线连接：从发送卡接出网线，连接到第一块箱体的接收卡上，然后通过网线将后续箱体依次串联，形成完整的信号链路。





• 关键提示：

  • 线序检查：所有排线和网线必须插到底，确保接触良好。

  • 走线规范：电源线与信号线尽量分开走线，避免平行紧贴，以减少干扰。使用扎带固定线缆，保持内部整洁。

    ---

第四步：通电与软件调试

目标：点亮屏幕，并通过软件进行参数配置和效果优化。

• 初次通电：

  • 再次检查所有线路连接无误后，先打开控制电脑，再合上显示屏的电源总开关。

  • 观察屏体是否正常点亮，有无冒烟、异味等异常情况。如有，立即断电检查。

• 软件设置：

  1. 连接设置：打开LED显示屏控制软件。

  2. 设置屏幕参数：输入显示屏的宽度和高度（以像素点为单位）。

  3. 设置扫描配置：根据屏体型号，选择正确的扫描方式（此信息通常由生产商提供，或印在模组PCB板上）。这是显示正常的关键！

  4. 设置显示区域：定义每个接收卡所控制的箱体区域。

  5. 调试颜色：进行“亮度”、“白平衡”、“色彩一致性”等调节，使整个屏幕色彩均匀、无色差。

• 关键提示：

  • 参数备份：调试完成后，务必在软件中保存配置文件，并备份，以便日后快速恢复。

    ---

第五步：最终检查与验收

目标：确保显示屏安装完美，达到交付标准。

• 外观检查：检查屏面是否平整，有无划伤、污渍，缝隙是否均匀。

• 显示效果测试：

  • 纯色测试：全屏显示红、绿、蓝、白，检查有无坏点、暗线、色块。

  • 灰度测试：检查灰度过渡是否平滑。

  • 扫描测试：播放动态视频和文字，检查是否有拖影、闪烁。

• 安全复查：检查所有螺丝是否紧固，线缆是否固定，配电箱是否规范。

  ---

总结

遵循以上步骤，您可以系统化、标准化地完成LED显示屏的安装工作。专业的安装不仅是显示屏稳定运行的基础，也是其长久使用寿命的保障。

安全第一，规范操作！

声明：本教程为通用安装指南，不同厂商和型号的产品在细节上可能存在差异，请务必以具体产品的安装说明书为准。对于大型或复杂项目，建议由专业技术人员进行安装。
