拼接屏的调试教程

发布时间:2020-10-12


目前在大屏终端显示领域,其中以三星液晶拼接屏与小间距LED最为出色,几乎霸占整个大屏市场,而液晶拼接屏多是以三星、LG、京东方等工业面板为主;使用的人多了,各类问题也就随之出现,今天就和大家说一下三星液晶拼接屏的调试方法及排查信号干扰的检测方案。

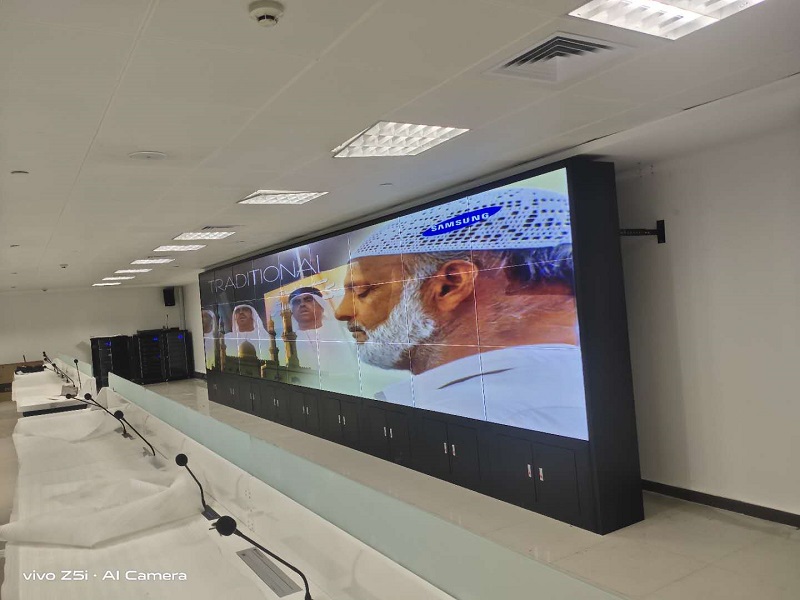

三星液晶拼接屏调试方法:

一般来说,液晶拼接系统的硬件安装不会有很多时间,而且相对简单,与调试相比,后者更复杂。视频墙系统调试程序中,图像不清晰。如果显示效果不理想,特别是在亮度低、图像边缘模糊的情况下,源分辨率太高干扰条纹图像混叠的感觉,结果是:镶嵌图像液晶不包含清晰的现象。有两点需要注意排除:

第一:检查第一项进行某一时间周期问题,检查,将被删除,一旦问题解决,你可以节省其他部分的检查时间。首先,一个接一个,只有这样,我们才能形成终端显示器的分辨率和信号源的显示分辨率,不仅作为一个点,而且作为一个点,如果这个问题得不到解决,它就被排除在所有设备之外来验证视频信号。

第二:图像和信号源阻抗之间的带宽矩阵开关,将损耗降低到最小标准距离。最后,强调和显示设备的融合正常,信号处理电路良好。最重要的是:通过分析测试时间太长、太小的图片、传输电缆,以确定增加设备等信号放大器或改变车道是一种解决方案。

三星液晶拼接屏信号干扰检测方案:

1.由传输线引入的空间辐射干扰。这种干扰现象的产生,多数是因为在传输系统、系统前端或中心控制室附近有较强的、频率较高的空间辐射源。这种情况的解决办法一个是在系统建立时,应对周边环境有所了解,尽量设法避开或远离辐射源;另一个办法是当无法避开辐射源时对前端及中心设备加强屏蔽,对传输线的管路采用钢管并良好接地。

2.由于传输线的特性阻抗不匹配引起的故障现象。这种现象的表现形式是在监视器的画面上产生若干条间距相等的竖条干扰,干扰信号的频率基本上是行频的整数倍。也可以说,产生这种干扰现象是由大屏液晶拼接墙系统视频电缆的特性阻抗和分布参数都不符合要求综合引起的。解决的方法一般靠"始端串接电阻"或"终端并接电阻"的方法去解决。


3.由于核心线与视频电缆屏蔽网络之间的短路和开路引起的故障,这种故障的表现是在监视器上产生深而混沌的大面积网格干扰,使所有图像被破坏,不能形成图像和同步信号。

4.由供电系统供电引起的,干扰信号叠加在正常电源上,这种电源上的干扰信号大多来自电网中使用晶闸管的装置。

5.视频传输线质量不佳,尤其是屏蔽性能差,线路电阻过大,信号衰减也是导致故障加重的原因之一,而且这种视频线路的特性阻抗不为75Ω,参数超标也是造成故障的原因之一。

6.系统附近有很强的干扰源,这可以通过调查和了解来判断。如果是这样的话,三星液晶拼接屏解决办法是加强摄像机屏蔽,以及视频电缆管接地处理等。

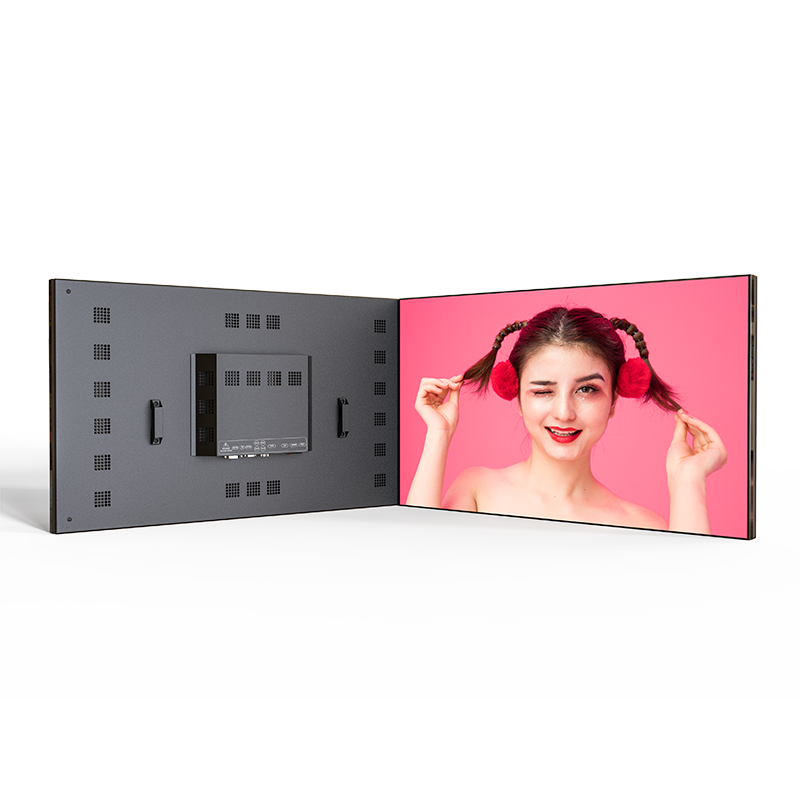

液晶拼接屏信号干扰检测方案

以上由液晶拼接屏厂家华邦瀛科技悉心整理而得,再通过企业本身丰富的项目经验,对三星液晶拼接屏周边的相关问题进行深层次发掘,希望不论是对三星液晶拼接屏用户,或者一些刚入门的拼接屏小白有帮助。
